Sonodec 500

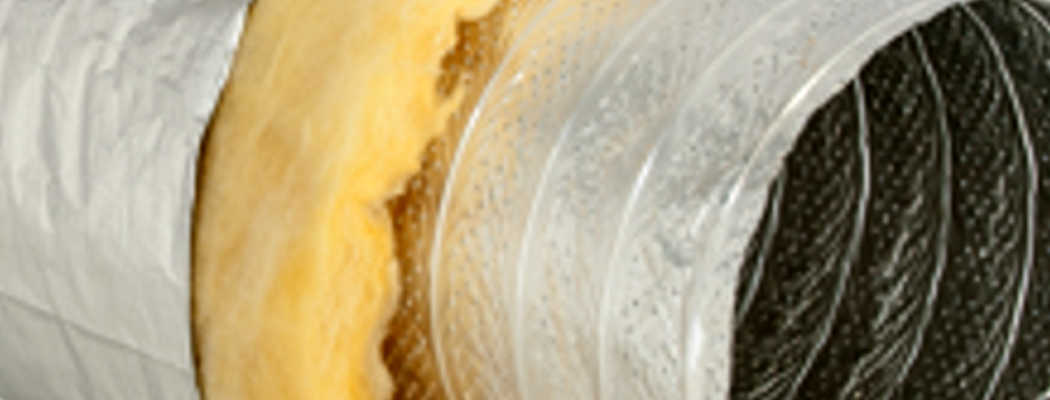

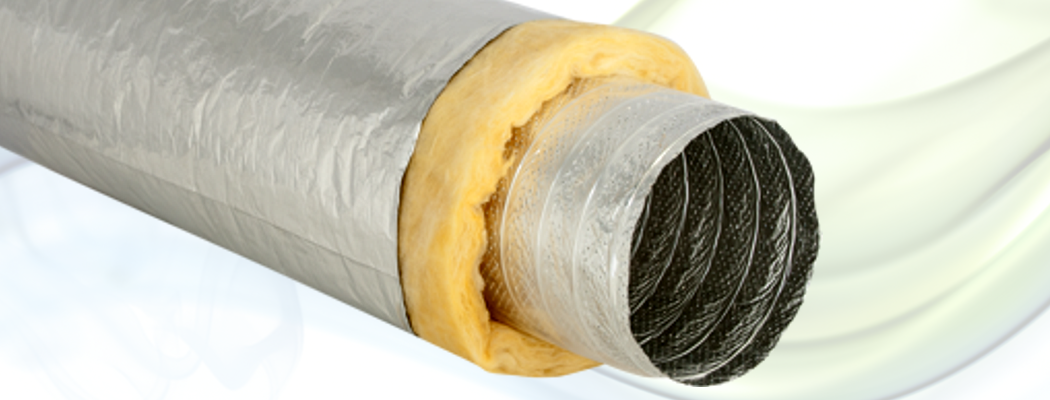

De Sonodec 500 bestaat uit een geperforeerde aluminium laminaat binnenslang, thermisch en akoestisch geïsoleerd met een glaswol laag en uitgevoerd met een aluminium laminaat buitenmantel. Een kunststof barrier tussen de slang en het glaswol voorkomt migratie van glaswoldeeltjes in de luchtstroom.
toepassing
- beluchtingssystemen
- luchtbehandelingssystemen
- het voorkomen van condensvorming in luchtbehandelingssystemen
- vermindering van machinegeluiden
|
Specificaties
|
|
|---|---|
| temperatuurbereik: | |
binnenslang: |
-30 °C tot 250 °C |
buitenmantel: |
-30 °C tot 140 °C |
| werkdruk: | max. +3000 Pa |
| luchtsnelheid: | max. 30 m/s |
| buigradius: | min. 0.54 x ∅ + 25 mm |
| diameter bereik: | 65 - 508 mm |
| standaard lengte: | 7.5 mtr |
|
Opbouw
|
|
|---|---|
| binnenslang: | aluminium/polyester laminaat |
| barrier: | kunststof film |
| glaswoldeken: | 50 mm, 16 kg/m³ |
r-waarde: |
1.3m² K/W (ASTM C177-76) |
| buitenmantel: | aluminium/polyester laminaat |
| uiterlijk: | aluminium |
|
Technische specificaties
|
|
|---|---|
Nederlandstalige specificatie |
|
Duitstalige specificatie |
|
Engelstalige specificatie |
|
Franstalige specificatie |
|
Grafieken
|
|
|---|---|
|
drukverlies (download als .PDF of als .PNG) |
|
Product foto's
|
|
|---|---|
|
Certificaten
|
||
|---|---|---|
Europa |
EN 13501-1 | B-s1,d0 |
Nederland |
NEN6065/6066 | Klasse 1 |
Frankrijk |
NF | M1 |
NEN 13180 |
|---|
| De Sonodec 500 voldoet aan alle eisen en is gekwalificeerd volgens de specificaties van NEN 13180: "Ventilatie in gebouwen - Luchtkanalen - Afmetingen en mechanische eisen voor flexibele kanalen". |
Marine Equipment Directive 2014/90/EU |
|---|
Declaration of Conformity |
 |
 |
 |
 |
|---|---|---|---|
| 65 | DSX50065 | 1 | ?? |
| 76 | DSX50076 | 1 | ?? |
| 82 | DSX50082 | 1 | ?? |
| 102 | DSX50102 | 1 | ??/td> |
| 127 | DSX50127 | 1 | ?? |
| 152 | DSX50152 | 1 | ?? |
| 160 | DSX50160 | 1 | ?? |
| 180 | DSX50180 | 1 | ?? |
| 203 | DSX50203 | 1 | ?? |
| 229 | DSX50229 | 1 | ?? |
| 254 | DSX50254 | 1 | ?? |
| 305 | DSX50305 | 1 | ?? |
| 315 | DSX50315 | 1 | ?? |
| 356 | DSX50356 | 1 | ?? |
| 406 | DSX50406 | 1 | ?? |
| 457 | DSX50457 | 1 | ?? |
| 508 | DSX50508 | 1 | ?? |
25 mm glaswoldeken |
|---|
Dit product is ook verkrijgbaar met een 25 mm dikke isolatiedeken. De r-waarde van deze isolatiedeken is 0.65m² K/W (ASTM C177-76). De artikelcode van dit product wordt dan DSX(diameter). |
