GGLX Q

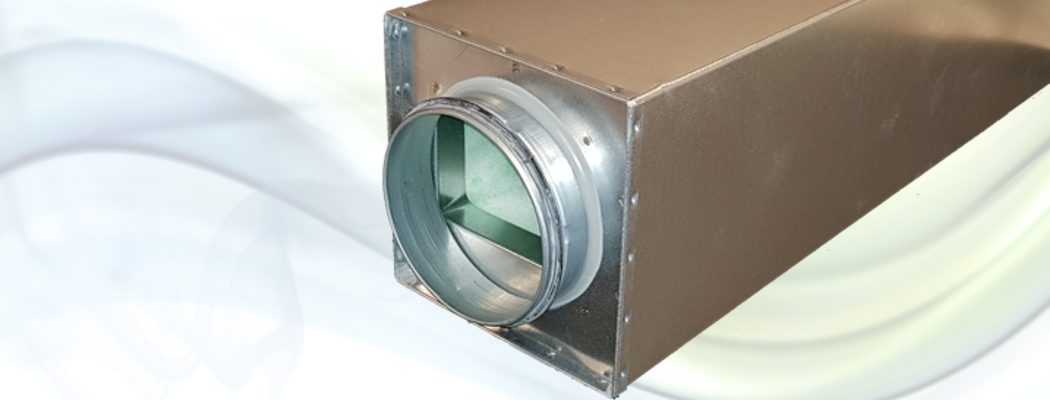

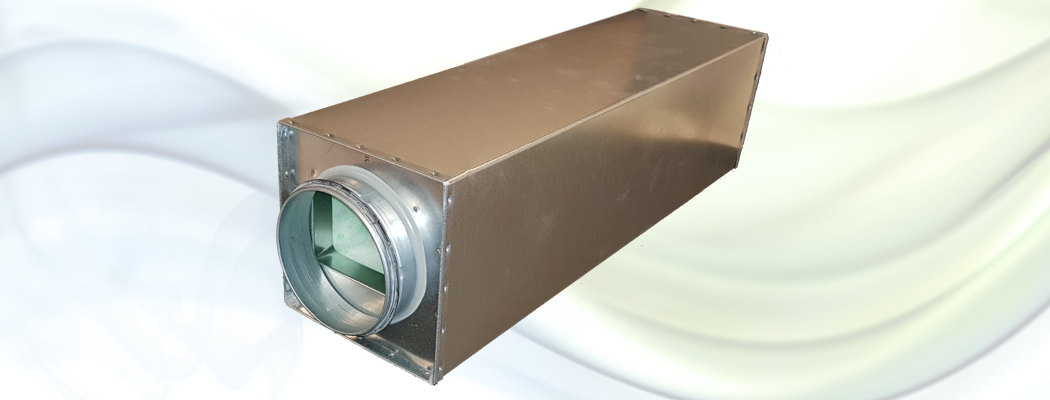

De GGLX Q is een rechthoekige geluidsdemper met ronde aansluitingen. De geluidsdemper bestaat uit een geperforeerde plaatstalen buis omgeven door een galvanized stalenmantel met eindplaten. De ruimte tussen de buis en de mantel is opgevuld met geluid absorberend materiaal afgeschermd door een non-woven barrière om migratie van glaswoldeeltjes te voorkomen. De aansluiting past op ons Quadrodec assortiment.
Het product behoeft geen ander onderhoud dan reiniging, die moet worden uitgevoerd met een nylon borstel. De frequentie van reinigen moet dezelfde zijn als die welke voor het gehele ventilatiesysteem.
toepassing
- als invoegdemper
- beluchtingssystemen
- luchtbehandelingssystemen
- als geluiddemper
- vermindering van geluiden van machines
- installatie op plaatsen met geringe hoogte
|
Specificaties
|
|
|---|---|
| temperatuurbereik: | -30 °C tot 100 °C |
| werkdruk: | -1500Pa - +2000 Pa |
| luchtsnelheid: | max. 20 m/s |
| buigradius: | n.v.t. |
| diameter bereik: | 100 - 630 mm |
| standaard lengte: | 0.6, 0.9 en 1.2 mtr |
|
Opbouw
|
|
|---|---|
| binnenslang: | geperforeerd gegalvaniseerd staal |
| barrier: | non-woven doek |
| isolatiedeken: | polymeervezel PET wol |
| buitenmantel: | gegalvaniseerd staal |
| uiterlijk: | gegalvaniseerd grijs |
|
Technische specificaties
|
|
|---|---|
Nederlandstalige specificatie |
|
Duitstalige specificatie |
|
Engelstalige specificatie |
|
Product foto's
|
|
|---|---|
|
Certificaten
|
||
|---|---|---|
niet aanwezig |
 |
 |
 |
 |
|
|
|---|---|---|---|---|---|
| 0.6 mtr | 0.9 mtr | 1.2 mtr | |||
| 100 | GGLX-Q100/L | 1 | 49 | 35 | 35 |
| 125 | GGLX-Q125/L | 1 | 36 | 24 | 24 |
| 160 | GGLX-Q160/L | 1 | 25 | 15 | 15 |
| 200 | GGLX-Q200/L | 1 | 16 | 12 | 12 |
| 250 | GGLX-Q250/L | 1 | 12 | 6 | 6 |
| 315 | GGLX-Q315/L | 1 | 9 | 6 | 6 |
| 400 | GGLX-Q400/L | 1 | 9 | 6 | 6 |
| 500 | GGLX-Q500/L | 1 | 8 | 4 | 4 |
| 630 | GGLX-Q630/L | 1 | 3 | 3 | 3 |
L (lengte): 0.6 = 0.6 meter, 0.9 = 0.9 meter en 1.2 = 1.2 meter
