Quadrodec Verbindingskanaal Galva rond
Robuste elektrolytisch gegalvaniseerde ronde semiflexibel kanaal met geperste aansluitbussen, ten behoeve creëren van rond kanaalwerk of direct aan eenzijde plaatsen van een luchtventiel.
milieu
- duurzaam
- 100% recyclebaar
De volgende aansluiting is beschikbaar:
- 2x mof
|
Specificaties
|
|
|---|---|
| temperatuurbereik: | -30 °C tot 375 °C |
| werkdruk: | max. +3000 Pa |
| luchtsnelheid: | max. 30 m/s |
| buigradius: | min. 1.0 x ∅ |
| diameter bereik: | 125 - 160 mm |
| standaard lengte: | 0.5 - 1 mtr |
|
Opbouw
|
|
|---|---|
| aantal lagen: | 1 |
waarvan gegalvaniseerd staal: |
1 |
| wanddikte: | 80 micron |
| uiterlijk: | gegalvaniseerd grijs |
|
Grafieken
|
|
|---|---|
|
drukverlies (download als .PDF of als .PNG) |
|

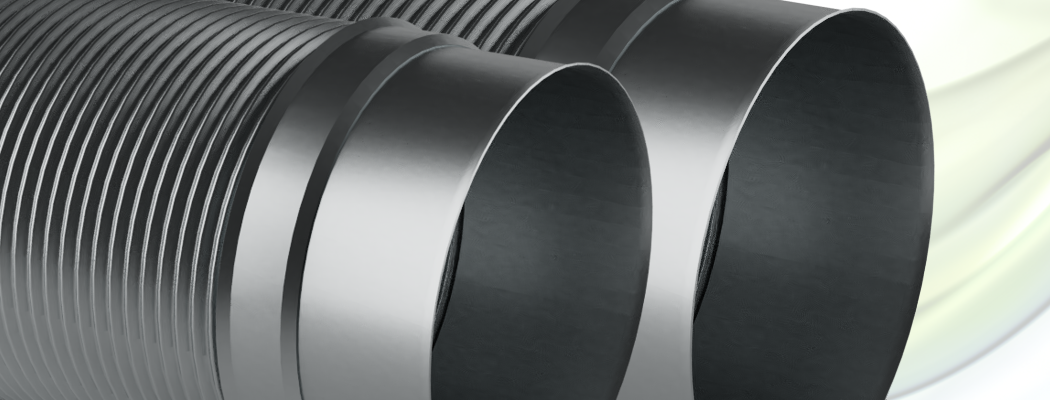

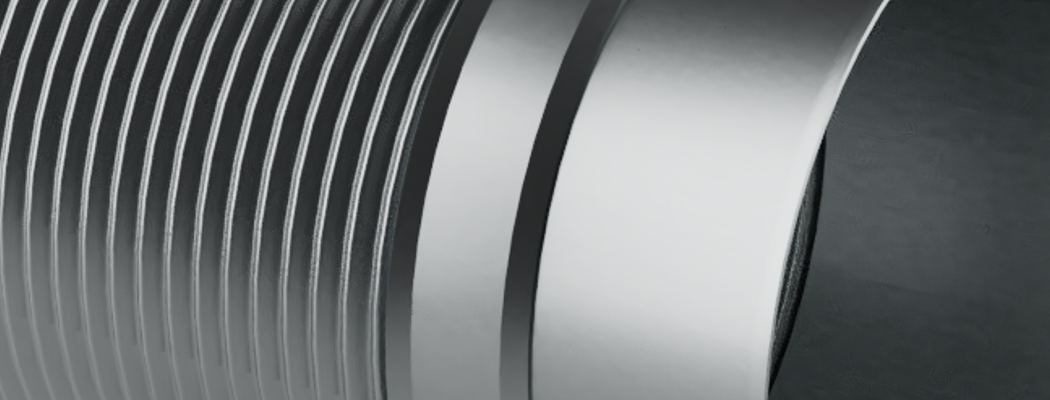

Product foto's
|
|
|---|---|
|
Certificaten
|
||
|---|---|---|
Europa |
EN 13501-1:2018 | A1 |
Europa |
EN 12237 | Lekkage klasse D |
United States |
Ansi Ashrae 120-2017 | Drukverlies |
NEN 13180 |
|---|
| De Quadrodec Verbindingskanaal Galva rond voldoet aan alle eisen en is gekwalificeerd volgens de specificaties van NEN 13180: "Ventilatie in gebouwen - Luchtkanalen - Afmetingen en mechanische eisen voor flexibele kanalen". |
 |
 |
 |
 |
|
|---|---|---|---|---|
| 0.5 mtr | 1.0 mtr | |||
| 125 | QDCO3DSDX(80)125/L | 1 | 140 | 112 |
| 160 | QDCO3DSDX(80)160/L | 1 | 108 | 84 |
L (lengte): 0.5 = 0.5 meter en 1.0 = 1.0 meter
