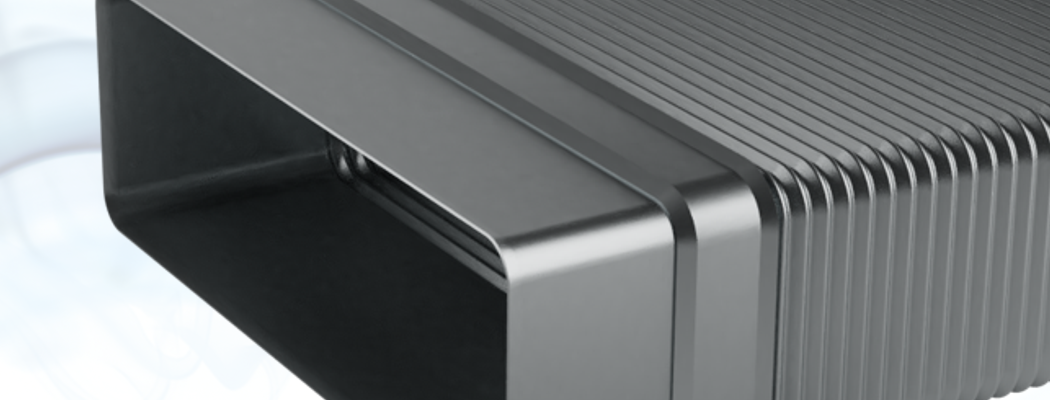

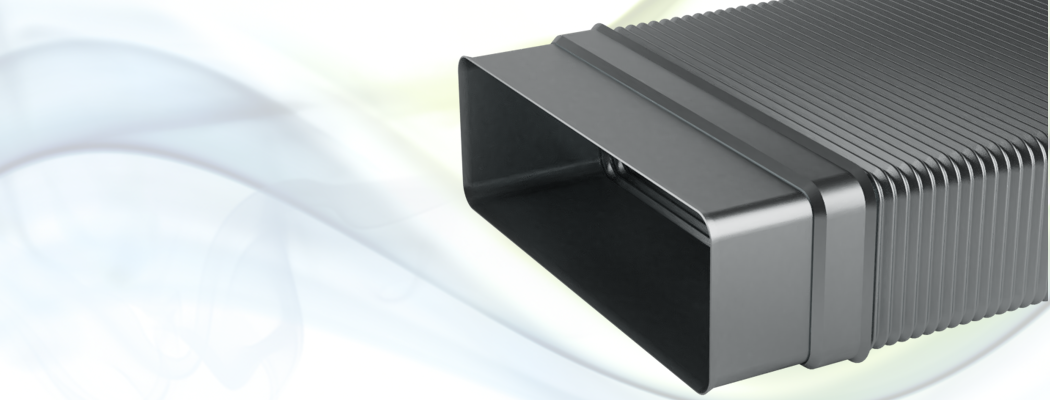

Quadrodec rechthoekige aluminium flexkanaal
Unieke ruimtebesparende rechthoekige semiflexibel aluminium kanaal met geperste aansluitbussen ten behoeve creëren van rechthoekig kanaalwerk.
De volgende aansluiting is beschikbaar:
- 2x mof
milieu
- duurzaam
- 100% recyclebaar
eigenschappen
- ideaal om afstandsverschillen te overbruggen
- het kanaal kan uitgetrokken worden tot 1,5x zijn lengte
|
Specificaties
|
|
|---|---|
| temperatuurbereik: | -30 °C tot 250 °C |
piekbelasting: |
400 °C |
| werkdruk: | max. +3000 Pa |
| luchtsnelheid: | max. 30 m/s |
| buigradius: | min. 1.0 x ∅ |
| afmetingen: | 220 X 55 mm |
| 250 X 80 mm | |
| standaard lengte: | 0.5 - 1 mtr |
|
Opbouw
|
|
|---|---|
| aantal lagen: | 1 |
waarvan aluminium: |
1 |
| manchetten: | gegalvaniseerd staal |
| uiterlijk: | aluminium |
|
Grafieken
|
|
|---|---|
|
drukverlies (download als .PDF of als .PNG) |
|
Product foto's
|
|
|---|---|
|
Certificaten
|
||
|---|---|---|
Europa |
EN 13501-1:2018 | A1 |
Europa |
EN 12237 | Lekkage klasse D |
United States |
Ansi Ashrae 120-2017 | Drukverlies |
NEN 13180 |
|---|
| De Quadrodec rechthoekige aluminium flexkanaal voldoet aan alle eisen en is gekwalificeerd volgens de specificaties van NEN 13180: "Ventilatie in gebouwen - Luchtkanalen - Afmetingen en mechanische eisen voor flexibele kanalen". |
 |
 |
 |
 |
|
|---|---|---|---|---|
| 0.5 mtr | 1.0 mtr | |||
| 220 X 55 | QDCPFF220X55/L | 1 | 155 | 93 |
| 250 X 80 | QDCPFF250X80/L | 1 | 96 | 72 |
L (lengte): 0.5 = 0.5 meter en 1.0 = 1.0 meter
