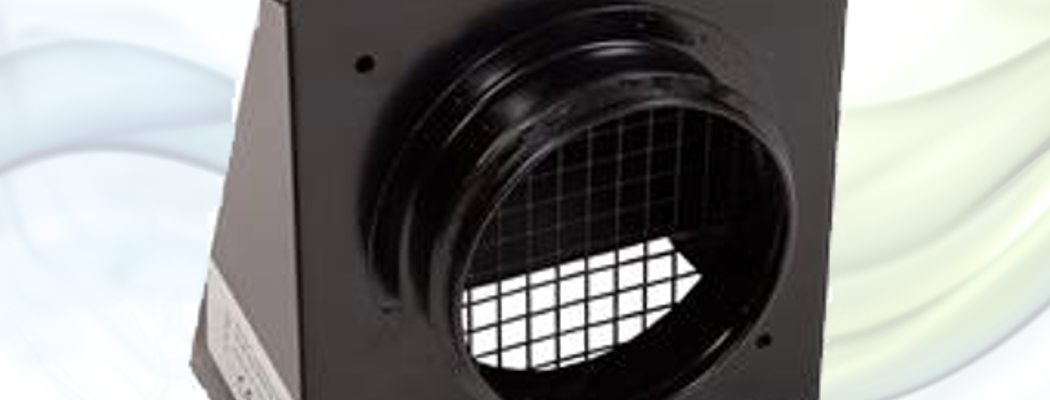

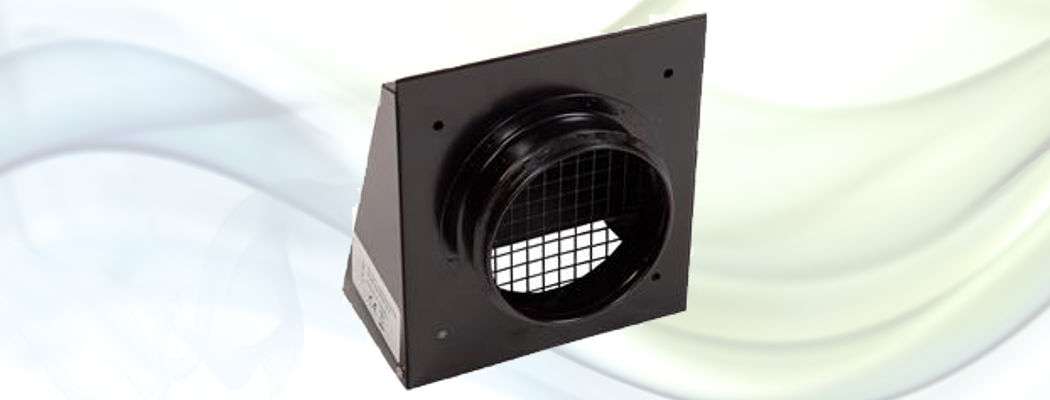

Quadrodec Wandgitter mit Schutzabdeckung
Das Ansaug-/Abluftgitter ist aus verzinktem 0,7 mm Stahlblech (275 Zink) mit einem runden Anschluss für den Lüftungskanal gefertigt. Kommt in Nippelversion mit Dichtung. Die Kappen sind pulverbeschichtet.
Der Zustand der Beschichtung unterliegt klimatischen und äußeren Einflüssen.
Umwelt
- nachhaltig
- 100% recycelbar
Anwendung
- Der Anschluss passt zu unserem Quadrodec-Sortiment
- Kann leicht gereinigt werden, indem die vordere Abdeckung 2 Schrauben abschraubt
Montageanleitung
Das Gehäuse wird einfach montiert, indem das Vorderteil mit 2 Schrauben entfernt wird. Verwenden Sie Dichtmittel zwischen dem Gehäuse und der Wand, um das Eindringen von Wasser in Gebäude zu vermeiden. Das Rückenteil wird mit 4 Schrauben an der Wand befestigt. Schrauben Sie dann die Frontabdeckung mit 2 Schrauben fest.
|
Spezifikationen
|
|
|---|---|
| temperaturbereich: | -30 °C bis 375 °C |
| betriebsdruck: | n.a. |
| luftgeschwindigkeit: | n.a. |
| biegeradius: | n.a. |
| durchmesserbereich: | 125 - 160 mm |
|
Materialaufbau
|
|
|---|---|
| material wandgitter: | verzinkter stahl |
| verfügbare farben | ral 9005 - schwarz |
| ral 9010 - weiß | |
|
Technisches Datenblatt
|
|
|---|---|
Niederländisches Datenblatt |
|
Deutsches Datenblatt |
|
Englisches Datenblatt |
|
Produktbilder
|
|
|---|---|
|
Zertifikate
|
||
|---|---|---|
nicht verfügbar |
 |
 |
 |
 |
|---|---|---|---|
| 125 mm zwart | DWG125L-R9005 | 1 | 60 |
| 125 mm wit | DWG125L-R9010 | 1 | 60 |
| 160 mm zwart | DWG160L-R9005 | 1 | 60 |
| 160 mm wit | DWG160L-R9010 | 1 | 60 |
