Isodec 25
Die Isodec 25 besteht aus einem aluminiumlaminat-Innenschlauch, thermisch isoliert mit einer Glaswollschicht und ist mit einem Außenmantel ausgeführt.
Die thermische Isolation wird angewendet, um Kondensatbildung zu verhindern und Wärme- und Kälteverlust zu vermindern.
Anwendung
- Isolation in Belüftungssysteme
- Luftaufbereitungsinstallationen
- Dort, wo thermische Isolierung zur Verhinderung von Wärme- oder Kälteverlust erwünscht ist
- Das Verhindern von Kondensatbildung in Luftaufbereitungssystemen
|
Spezifikationen
|
|
|---|---|
| temperaturbereich: | -30 °C bis 140 °C |
| betriebsdruck: | max. +2500 Pa |
| luftgeschwindigkeit: | max. 30 m/s |
| biegeradius: | min. 0.54 x ∅ + 25 mm |
| durchmesserbereich: | 82 - 635 mm |
| standardlänge: | 10 mtr |
|
Materialaufbau
|
|
|---|---|
| innenschlauch: | aluminium/polyesterlaminat |
| isolierwolldecke: | 25 mm, 16 kg/m³ |
r-wert: |
0.65m² K/W (ASTM C177-76) |
| außenmantel: | aluminium/polyesterlaminat |
| aussehen: | aluminium |
|
Technisches Datenblatt
|
|
|---|---|
Niederländisches Datenblatt |
|
Deutsches Datenblatt |
|
Englisches Datenblatt |
|
Französisches Datenblatt |
|
Grafiken
|
|
|---|---|
|

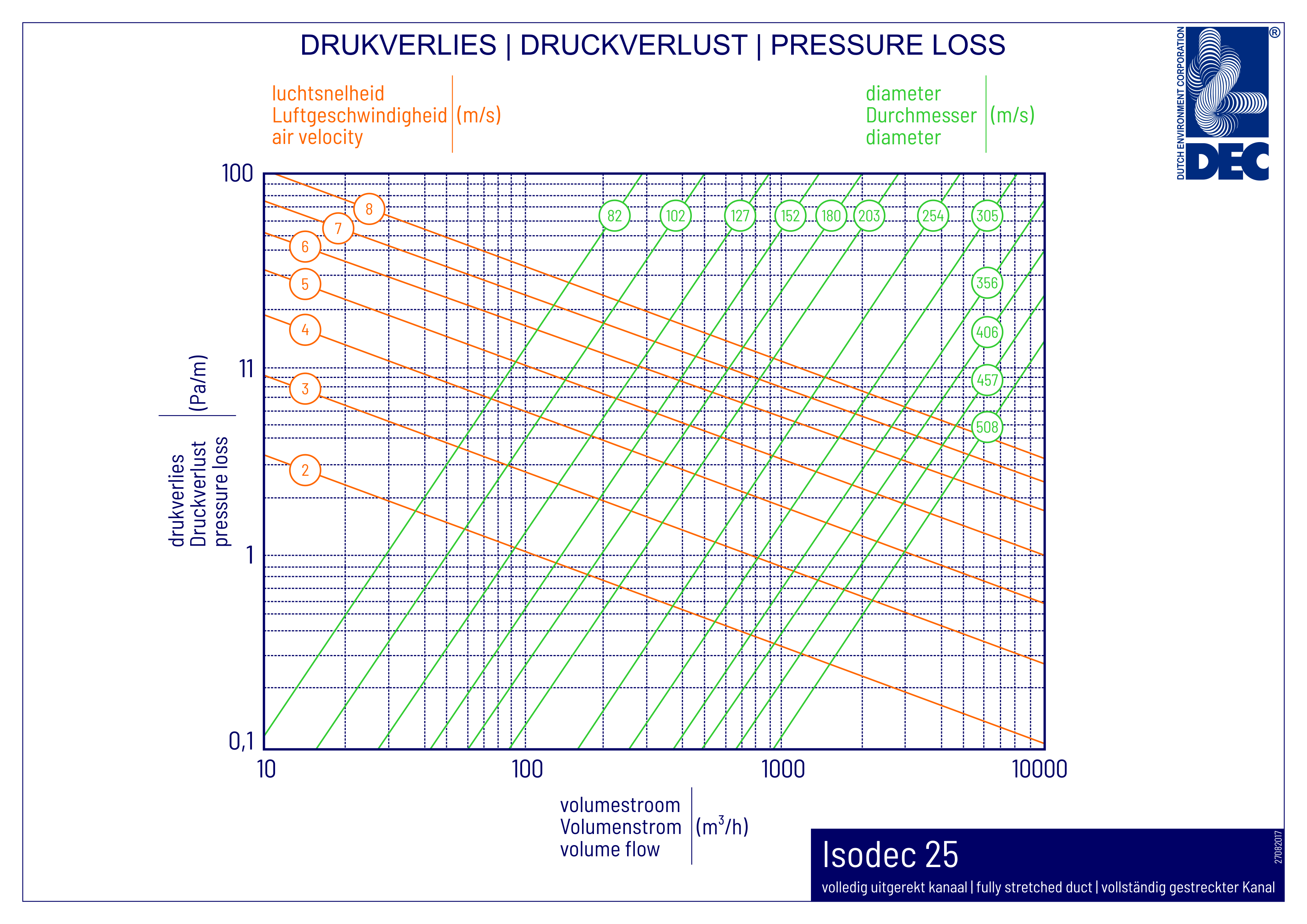

Druckverlust (herunterladen als .PDF oder wie .PNG) |
|

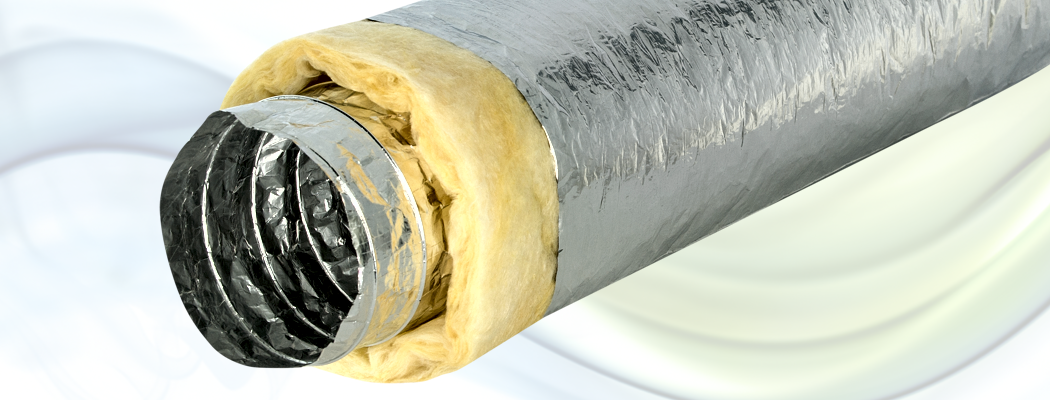

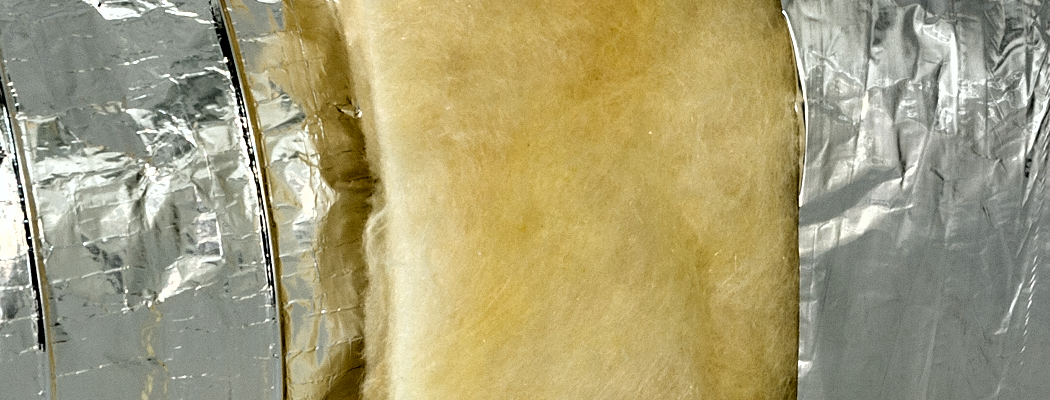

Produktbilder
|
|
|---|---|
|
Zertifikate
|
||
|---|---|---|
Europa |
EN 13501-1 | B-s1,d0 |
Niederlande |
NEN6065/6066 | Class 1 |
Vereinigtes Königreich |
BS476 | Part 6, 7 und 20 |
Frankreich |
NF | M1 |
NEN 13180 |
|---|
Die Isodec 25 Schläuche erfüllen alle Anforderungen spezifiziert in EN 13180: "Lüftung von Gebäuden - Luftleitungen - Maße und mechanische Anforderungen für flexible Luftleitungen" |
Marine Equipment Directive 2014/90/EU |
|---|
Declaration of Conformity |
 |
 |
 |
 |
|---|---|---|---|
| 82 | DI082 | 1 | 98 |
| 102 | DI102 | 1 | 72 |
| 127 | DI127 | 1 | 66 |
| 152 | DI152 | 1 | 50 |
| 160 | DI160 | 1 | 45 |
| 180 | DI180 | 1 | 32 |
| 203 | DI203 | 1 | 32 |
| 229 | DI229 | 1 | 24 |
| 254 | DI254 | 1 | 21 |
| 305 | DI305 | 1 | 15 |
| 315 | DI315 | 1 | 15 |
| 356 | DI356 | 1 | 8 |
| 406 | DI406 | 1 | 8 |
| 457 | DI457 | 1 | 6 |
| 508 | DI508 | 1 | 6 |
| 559 | DI559 | 1 | 3 |
| 610 | DI610 | 1 | 3 |
| 635 | DI635 | 1 | 3 |
50 mm glass wool blanket |
|---|
Dieses Produkt steht auch, auf Anfrage und unter anderen Lieferbedingungen, mit einer 50 mm starken Isolierung zur Verfügung. Der r-Wert des Isoliermantels ist 1.3m² K/W (ASTM C177-76). Der Artikelcode dieses Produktes ist dann DI50(diameter). |
