Connectdec typ Non-Woven Black 50
Die Connectdec Non-woven Black mit einer 50 mm schalldämmenden- und thermischen Isolierschicht hat einen schwarzen Innenschlauch und eine schwarze PE-Außenhülle. Der ideale Schalldämpfer bei Sichtmontage in Kombination mit Gittern und Designauslässen.
Sie können zwischen den folgenden Anschlüssen wählen (Anschlüsse nach EN1506):
- 2x Nippel (typ 1)
- Nippel - Muffe (typ 2)
- 2x Muffe (typ 3)
Anwendung
|
Spezifikationen
|
|
|---|---|
| temperaturbereich: | -30 °C bis 90 °C |
| betriebsdruck: | max. +2000 Pa |
| luftgeschwindigkeit: | max. 30 m/s |
| biegeradius: | min 0.54 x ∅ + 50mm |
| durchmesserbereich: | 80 - 315 mm |
| standardlänge: | 1.0 mtr |
|
Materialaufbau
|
|
|---|---|
| innenschlauch: | non-woven polypropylen tuch |
| isolierwolldecke: | 50 mm, 16 kg/m³ |
r-wert: |
1.3m² K/W (ASTM C177-76) |
| außenmantel: | polyethylen |
| anschlußstutzen: | galvanisiertes stahl |
| aussehen: | aluminium |
|
Technisches Datenblatt
|
|
|---|---|
Niederländisches Datenblatt |
|
Deutsches Datenblatt |
|
Englisches Datenblatt |
|
Französisches Datenblatt |
|
Grafiken
|
|
|---|---|
|
Druckverlust (herunterladen als .PDF oder wie .PNG) |
|

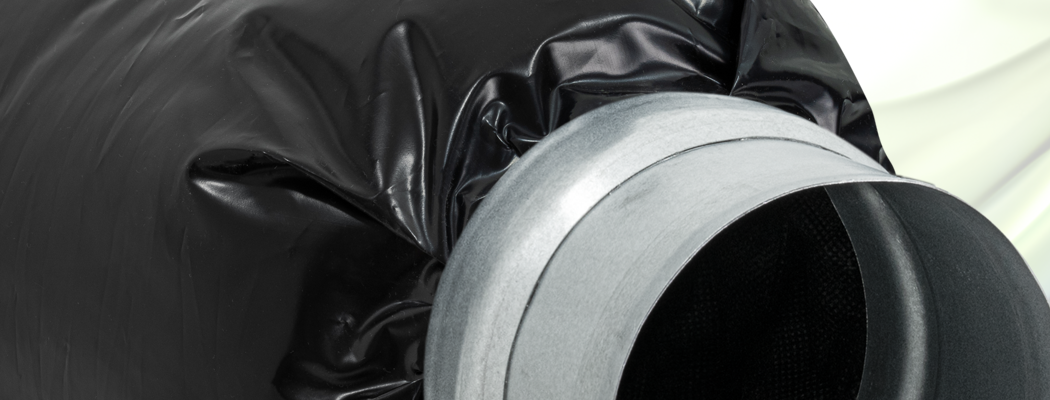

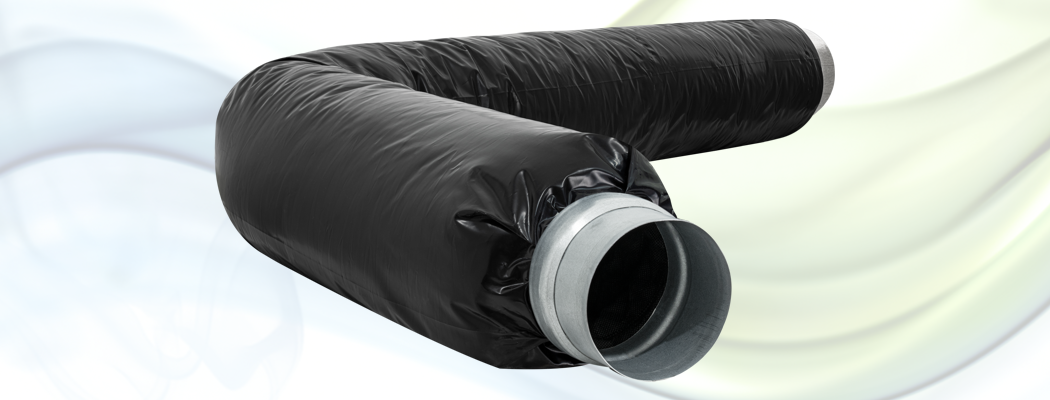

Produktbilder
|
|
|---|---|
|
Zertifikate
|
||
|---|---|---|
nicht verfügbar |
NEN 13180 |
|---|
Die Connectdec typ Non-Woven Black 50 Schläuche erfüllen alle Anforderungen spezifiziert in EN 13180: "Lüftung von Gebäuden - Luftleitungen - Maße und mechanische Anforderungen für flexible Luftleitungen" |
 |
 |
 |
 |
|---|---|---|---|
| 80 | COT5SBBPE2B080/1,0 | 1 | 80 |
| 100 | COT5SBBPE2B100/1,0 | 1 | 80 |
| 125 | COT5SBBPE2B125/1,0 | 1 | 63 |
| 150 | COT5SBBPE2B150/1,0 | 1 | 42 |
| 160 | COT5SBBPE2B160/1,0 | 1 | 42 |
| 180 | COT5SBBPE2B180/1,0 | 1 | 30 |
| 200 | COT5SBBPE2B200/1,0 | 1 | 30 |
| 250 | COT5SBBPE2B250/1,0 | 1 | 15 |
| 315 | COT5SBBPE2B315/1,0 | 1 | 8 |
T (Typ): 1 = typ 1 (♂♂), 2 = typ 2 (♂♀) und 3 = typ 3 (♀♀)
